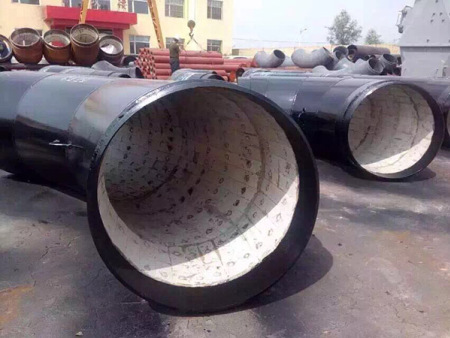

陶瓷貼片耐磨彎頭

陶瓷貼片耐磨彎頭，根據使用工礦必須綜合考慮防暴、防磨、防堵、防漏、防腐蝕、防雨等因素進行設計，其中的要點是防磨損和防腐蝕，耐磨彎頭磨損特別嚴重，長期以來一直是檢修的部位，該管道系統的綜合性能，特別是耐磨性能，直接關系到整個電廠的運營成本和經濟效益，是新建電廠工程和檢修中必須考慮的問題。

陶瓷貼片耐磨彎頭，根據使用工礦必須綜合考慮防暴、防磨、防堵、防漏、防腐蝕、防雨等因素進行設計，其中的要點是防磨損和防腐蝕，耐磨彎頭磨損特別嚴重，長期以來一直是檢修的部位，該管道系統的綜合性能，特別是耐磨性能，直接關系到整個電廠的運營成本和經濟效益，是新建電廠工程和檢修中必須考慮的問題。

　　針對以上情況，我們綜合以往各項研究成果，總結了歷年來煤粉管道耐磨彎頭在火電廠的使用情況，吸取國際同行業的先進經驗，是綜合考慮管道的耐磨性能、耐高溫性能和防腐性能，并從施工的便利性、較低的制造成本以及比較簡單的制作工藝出發進行綜合考慮，設計了一種主流耐磨型式的煤粉管道耐磨彎頭，供使用單位選擇使用。

　　陶瓷貼片式管道耐磨彎頭：型式基于兩個專利《陶瓷貼片耐磨管件》（專利號：ZL01265620.8）和《儲能焊接式陶瓷貼片耐磨管件》（專利號：ZL03257897.0）

　　性能特點：近年來，在眾多同類產品性能的比較中，煤粉管道陶瓷貼片耐磨彎頭的耐磨性能一直居于首位，而且我們成功的解決了瓷片脫落問題、復雜部位的陶瓷復合問題以及耐高溫問題，使粘貼法制造的陶瓷復合管道TC-G產品成為的送粉系統耐磨管道。

　　一．防脫落設計

　　1．陶瓷片。

　　耐磨陶瓷片的結構型式為“三面呈壓、三面反壓、正反弧度”，瓷片與瓷片之間相互鑲嵌銜接，具備整體和局部防脫性能。

　　2．媒體層。

　　瓷片和鋼體之間采用耐高溫、高強度、低膨脹系數的無機膠合成劑作為鋼體和陶瓷片之間的結合媒體層，長期運行在高溫干粉管道中仍然能夠保持良好的粘結性能，不發生分層現象。

　　3．焊接固定工藝。

　　工藝一：直接用耐熱鋼碗將具備含扣錐形孔的陶瓷片直接焊接在鋼體上，然后用帶扣陶瓷堵涂膠后封裝在陶瓷片的錐形孔上，整體外觀全部為陶瓷面。

　　工藝二：采用儲能焊接工藝將帶錐形孔的陶瓷片通過專用耐磨螺栓焊接在鋼體上面。

　　二．結構形式

　　結構一：（碳素鋼）+無機膠粘劑+陶瓷貼片+焊接鋼碗+帶扣瓷堵

　　結構二：（碳素鋼）+無機膠粘劑+陶瓷貼片+焊接螺栓+錐形螺母

　　三．技術性能

　　1．耐磨陶瓷片（95型氧化鋁耐磨陶瓷）

　　基本特征：高密度、高硬度、高耐磨，性能僅次于金剛石。

　　技術參數：1760℃高溫燒結而成；國家權威檢測部門檢測AL2O3含量為95.02%；洛氏硬度≥86（HRA）；抗拉強度≥550Mpa；密度≥3.8g/cm；抗折強度≥370Mpa；耐高溫：1760℃。

　　2．結合媒體層（IV型無機膠粘合劑）

　　基本特征：高粘合力、高防水、耐高溫，基于國內高科技研究成果研制。

　　技術參數：國家權威檢測部門檢測膠粘接面抗拉強度≥24.2Mpa；260℃下抗拉強度≥18Mpa；膠粘接面剪切強度≥7.08Mpa；耐溫：-35～1250℃。

　　3．焊接鋼碗和螺栓（可焊接式防磨耐熱鋼）

　　基本特征：防磨、高焊接強度、耐高溫、良好的熱穩定性。

　　技術參數：焊接面抗拉強度≥199Mpa；焊接面剪切強度≥32.2Mpa；耐高溫：1450℃。
